Автоматический воздухоотводчик: какие бывают и где их ставят
Автоматический воздухоотводчик удаляет воздух и газы из трубопровода без участия человека: клапан открывается, когда в корпусе скапливается газ, и закрывается, как только его место занимает жидкость. Воздушные пробки останавливают циркуляцию, создают шум и ускоряют коррозию, поэтому устройство ставят в верхних точках систем отопления, водоснабжения и технологических линий.
Конструкции отличаются тем, на что реагирует клапан: на уровень жидкости, на влагу или на температуру. От этого зависит, в какой среде он будет работать.
Какие бывают автоматические воздухоотводчики
Самый распространенный тип – поплавковый. В корпусе находится поплавок, связанный с запорным золотником. Пока корпус заполнен водой, поплавок поднят и выпускное отверстие закрыто. Когда сверху собирается воздух, уровень воды падает, поплавок опускается и открывает отверстие. Воздух выходит под давлением среды, после чего клапан снова закрывается.
Поплавковую модель монтируют строго вертикально: при наклоне поплавок заклинивает. Такие устройства ставят в верхних точках системы отопления, на котлах, гидрострелках и коллекторах.
Радиаторный воздухоотводчик компактнее и вворачивается в пробку радиатора или полотенцесушителя. Внутри у него либо небольшой поплавок, либо гигроскопические диски. Сухие диски пропускают воздух, а от контакта с водой набухают и перекрывают выход.
Комбинированный клапан рассчитан на водоводы и насосные станции. У него два отверстия. Через малое он постоянно стравливает воздух во время работы, а через большое быстро выпускает его при заполнении и впускает при опорожнении. Так он защищает трубу от вакуума.
Термостатический воздухоотводчик реагирует не на уровень жидкости, а на температуру, поэтому его применяют на паре. Пока к клапану подходит холодный воздух, выход открыт. Когда подходит пар, чувствительный элемент нагревается и закрывает клапан.

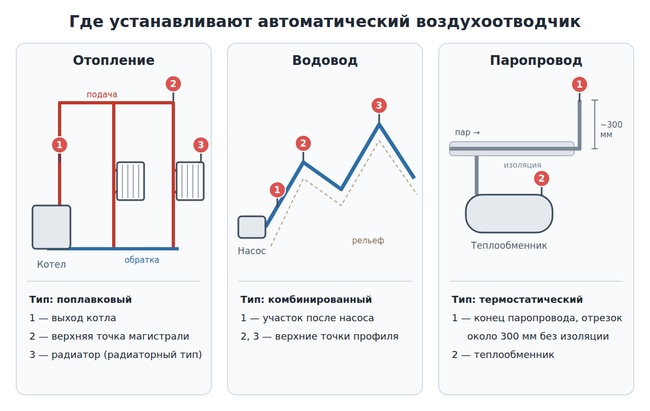

Где применяют автоматический воздухоотводчик
В отоплении воздух попадает при заполнении и выделяется из воды при нагреве. Воздухоотводчики ставят на выходе котла, в верхних точках стояков и магистралей, на коллекторах теплого пола. Без них верхние радиаторы остаются холодными.
В водопроводных сетях воздух скапливается на переломах профиля и после насосов. Пробка сужает сечение, растет сопротивление и риск гидроударов. На таких участках нужны комбинированные клапаны.
В паровых системах воздух создает пленку на поверхности нагрева и снижает температуру пара при том же давлении. Термостатический воздухоотводчик ставят в конце паропровода и у теплообменников – без теплоизоляции, на отрезке трубы около 300 мм, где воздух успевает остыть.
Для промышленных линий модель подбирают по среде, рабочему давлению, температуре и типу присоединения. Сопоставить эти параметры можно в разделе каталога https://erae.by/katalog/predoxranitelnaya-armatura-i-prinadlezhnosti/avtomaticheskie-vozduxootvodchiki-i-preryivateli-vakuuma/vozduxootvodchiki-avtomaticheskie/.
Перед устройством удобно ставить отсечной клапан: автоматический воздухоотводчик снимают для чистки без слива системы. Компактные модели рассчитаны на малый расход воздуха, поэтому при первом заполнении воздух дополнительно спускают вручную.
